BRANDWERING DEUR EN RAAM

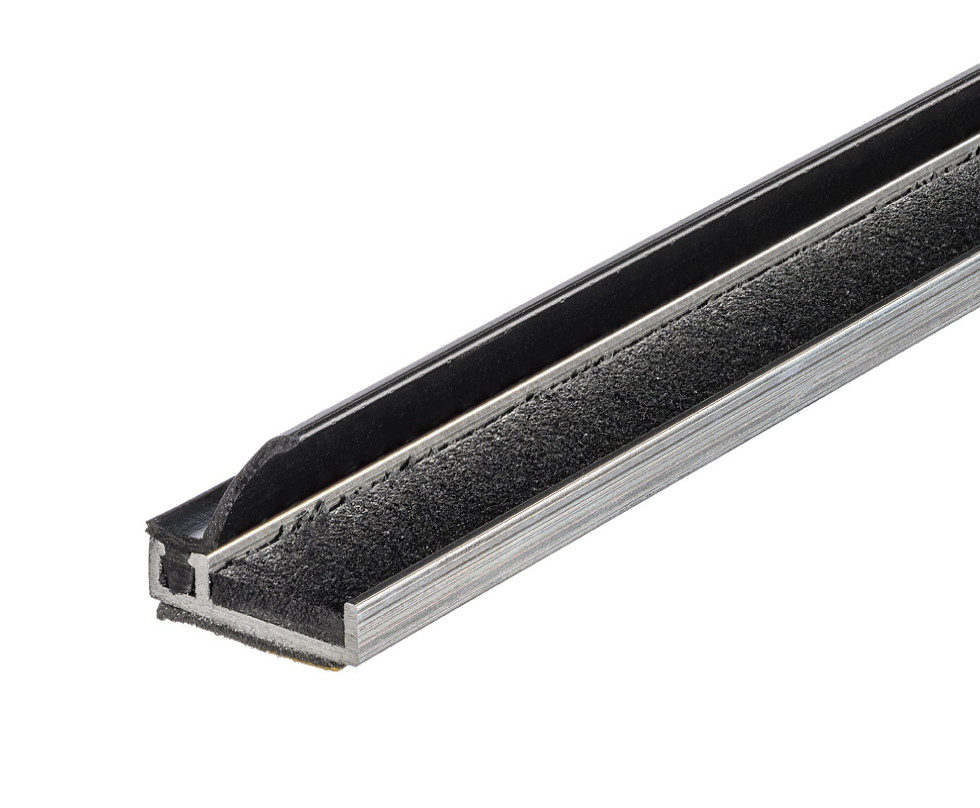

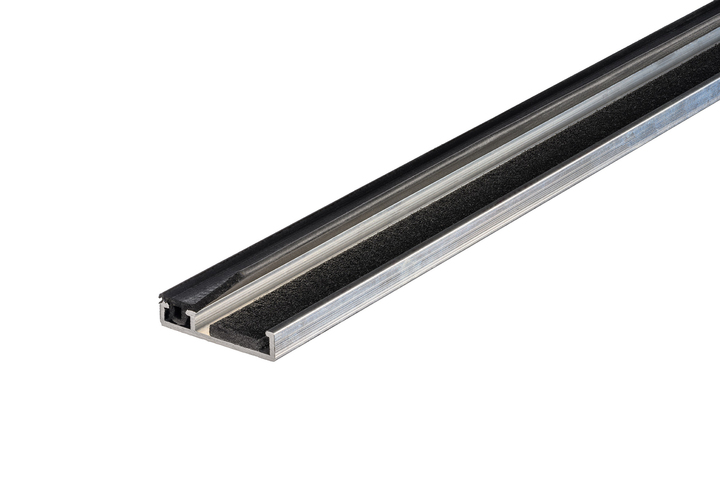

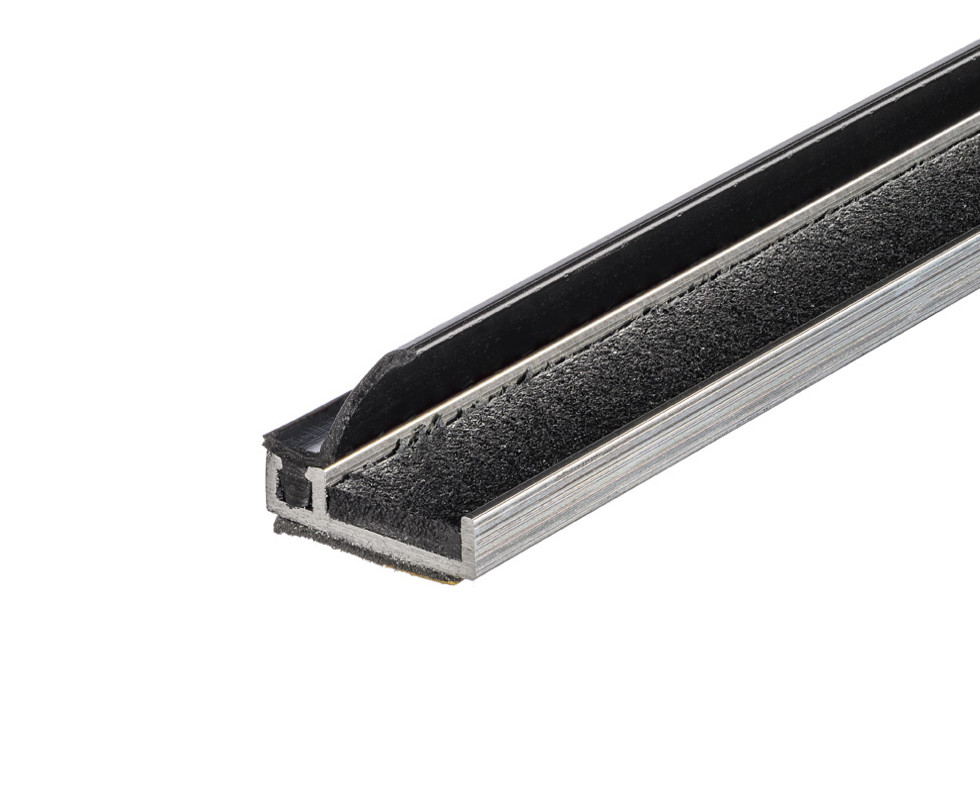

Inbouwprofiel AIB 3N XL ZK Fire is speciaal ontwikkeld voor het brand- en rookwerend maken van bestaande ramen en deuren en om daarmee een veilige vluchtweg te realiseren. Het profiel is uitgerust met een strip grafiet dat opzwelt bij een temperatuur van 200º. Hierdoor wordt de ruimte tussen deur en kozijn opgevuld waardoor er geen lucht wordt 'aangezogen' en de brand wordt gecompartimenteerd. Het grafiet bouwt geen druk op, waardoor de deur kan worden geopend mocht er geblust of geëvacueerd moeten worden.
Bij dagelijks gebruik zorgt de siliconen afdichting (afdichtingslip) voor optimale luchtdichting en aanslagdemping. Het aluminium tochtprofiel heeft een zelfklevende strip voor snelle montage in de sponning van het raam- of deurkozijn.
Beschrijving
- Aluminium profiel voorzien van grafiet
- Siliconen afdichtlip geeft optimale luchtdichting en aanslagdemping
- Groot werkingsbereik, maximale kier 13 mm
- Anti-flipper functie
- Snel en makkelijk te monteren
- Zelfklevende tape voor hechting op geverfd hout
- Toepassing: naar binnen- en buitendraaiende ramen en deuren
- Standaardlengte van 300 cm.

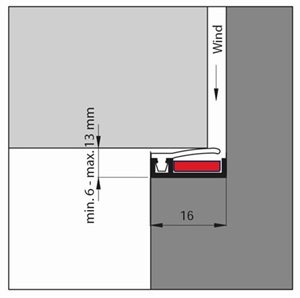

Technische details
- Overbrugging van zeer grote kieren mogelijk
- Kierdichting 6 mm - 13 mm
- Sponningbreedte 16 mm
- Afhangspeling 6 mm
Specificaties
Alle standaardlengten zijn in te korten.
| LENGTE | ART.NR | KLEUR | EAN (ST.) | EENHEID |
| 300 cm | 310110993 | Alu. | 8711286260430 | 25 lgt/koker |
NB. Uiteraard kun je in je lokale ijzerwarenwinkel of bouwmarkt het inbouwprofiel per stuk kopen.
Prestaties
- C-waarde 0,03238 dm³/s.m1. Paⁿ (klasse 3)
- Classificatie volgens NEN EN 12365: W54177
Montage advies
Tocht in huis is eenvoudig tegen te houden door de juiste montage van het inbouwprofiel. De winddruk zorgt er aan de sluit- en bovenzijde voor dat de afdichtingslip tegen het draaideel wordt geduwd.
Lees de meegeleverde montage-instructie en volg het stappenplan.
Leg vooraf de benodigde materialen klaar:
- Rolmaat of duimstok
- Potlood
- IJzerzaag en vijl
Stappenplan om inbouwprofiel AIB 3N XL ZK eenvoudig te monteren
- Meet de breedte van de bovenzijde van het kozijn op
- Zaag het profiel op maat.
- Teken de juiste lengte af op het inbouwprofiel
- Zaag het inbouwprofiel op maat
- Vijl de eventueel ontstane scherpe randen van het aluminium af
- Plaats het inbouwprofiel > Let hierbij op de juiste plaatsingsrichting
- Meet de sluitzijde van de deur op, kort het profiel in tot de juiste maat en plaats het inbouwprofiel van boven naar beneden
- Meet als laatste de scharnierzijde van de deur op, kort het profiel in tot de juiste maat en plaats het inbouwprofiel van boven naar beneden
Plaatsing naar binnen draaiende deur
(bijv. voordeur)
Plaatsing naar buiten draaiende deur
(bijv. achterdeur)
