TOCHT-, GELUID-, ROOK- EN BRANDWERING DEUR

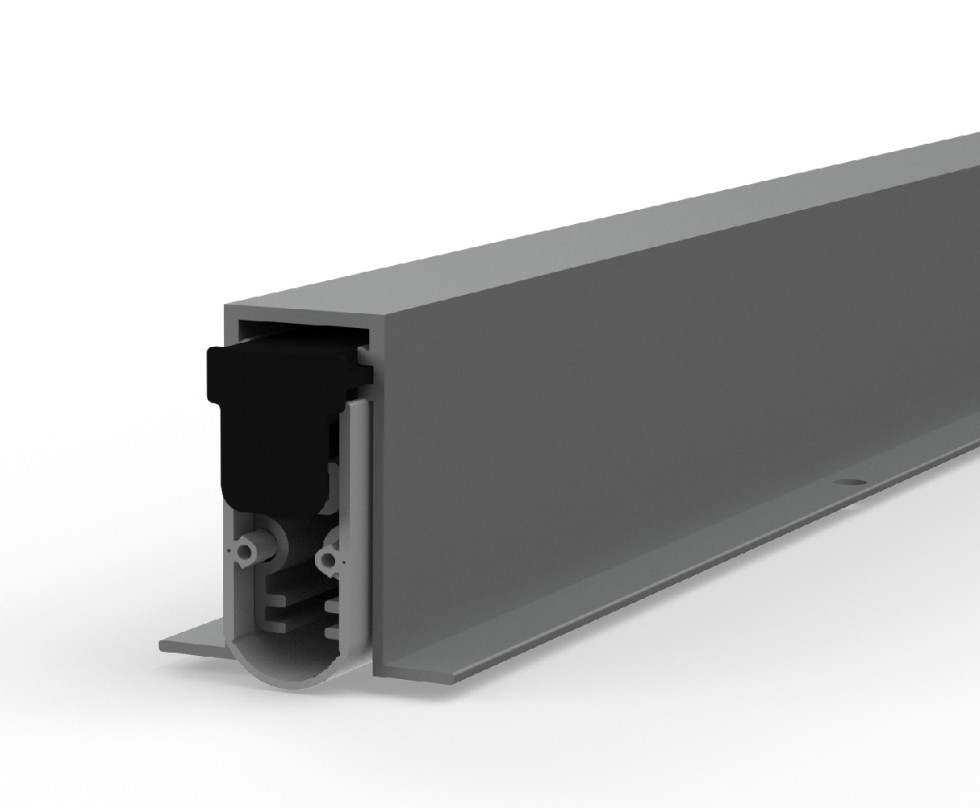

Valdorpel EllenMatic Soundproof Omega is dé Soundproof variant in het Omega-model, waarmee deuren tochtwerend gemaakt kunnen worden. Deze valdorpel wordt onder de deur gemonteerd middels de gaten in het voorgeboorde aluminium.
Dankzij de ingebouwde 'no-break'-functie veert het binnenwerk terug als er obstakels onder de deur liggen.
Beschrijving
- Aluminium behuizing met siliconen afdichting
- Automatische afdichting
- Enkelzijdige bediening aan de scharnierzijde
- Loodrechte verplaatsing van het binnenwerk zonder zijwaartse beweging
- Handmatig verstelbare aandrukknop voor fijne afstelling
- Toepassing: houten binnendeuren en buitendeuren in een beschutten omgeving.
- Kan in combinatie met een drempelvervanger worden gebruikt. Hiervoor adviseren wij de producten van Secucare.
- Kan ook worden gecombineerd met met een aanloopprofiel. Hiervoor adviseren wij Storax.
Technische details

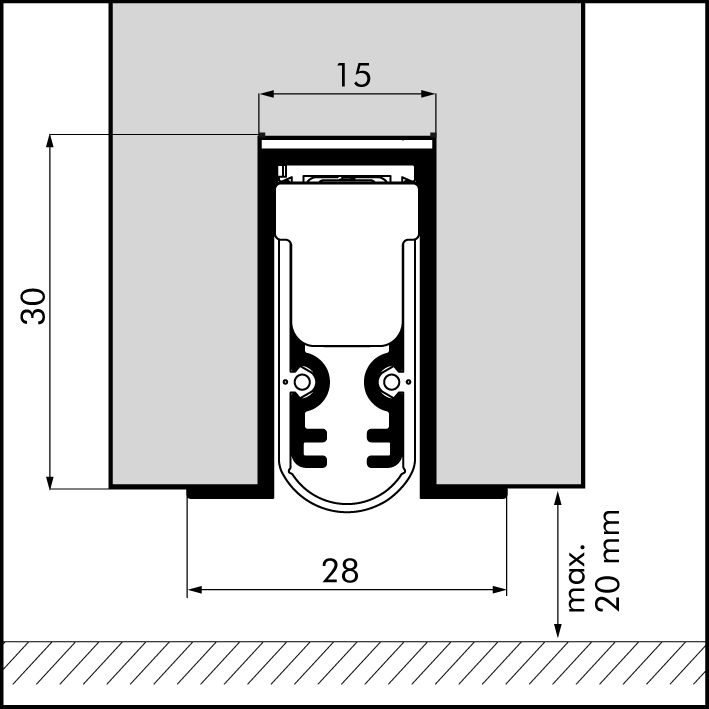

- Maximale kiergrootte 20 mm
- Groefmaat 15 x 30 mm
- Standaardlengten in te korten met 150 mm
- Ook op maat leverbaar
- Minimale lengte 300 mm
- Maximale lengte 1600 mm
- Montage door het product onder de deur vast te schroeven
Specificaties valdorpel
Alle standaardlengten zijn met 150 mm in te korten.
| LENGTE | ART.NR | KLEUR | EAN (ST.) | EENHEID |
| 628 mm | 203600121 | Alu. | 8711286240067 | 10 st. |
| 728 mm | 203600122 | Alu. | 8711286240074 | 10 st. |
| 828 mm | 203600123 | Alu. | 8711286240081 | 10 st. |
| 928 mm | 203600124 | Alu. | 8711286240098 | 10 st. |
| 1028 mm | 203600125 | Alu. | 8711286240203 | 10 st. |
| 1128 mm | 203600126 | Alu. | 8711286240210 | 10 st. |
| 1228 mm | 203600127 | Alu. | 8711286240227 | 10 st. |
NB. Uiteraard kun je in je lokale ijzerwarenwinkel of bouwmarkt de valdorpel per stuk kopen.
Ook maatwerk lengtes Valdorpel Soundproof zijn in te korten.
| VAN | TOT | INKORTBAAR TOT |
| 300 mm | 480 mm | 301 mm |
| 481 mm | 730 mm | 481 mm |
| 731 mm | 930 mm | 661 mm |
| 931 mm | 1030 mm | 841 mm |
| 1031 mm | 1230 mm | 1021 mm |
| 1231 mm | 1380 mm | 1201 mm |
| 1381 mm | 1600 mm | 1381 mm |
Montage advies
Tocht, geluid, rook en brand zijn eenvoudig tegen te houden door de juiste montage van de valdorpel. Lees daarvoor de meegeleverde montage-instructie, bekijk de video en volg het stappenplan.
Leg vooraf de benodigde materialen klaar:
- Rolmaat of duimstok
- Potlood
- IJzerzaag
- Vijl
- Boormachine met sterbitje
Stappenplan Valdorpel EllenMatic Soundproof monteren
- Meet de freesmaat in de deur op om zeker te zijn dat de valdorpel past in de groef
- Meet vervolgens de breedte van de deur op, om de lengte van de valdorpel te bepalen
- Verwijder de ophangplaatjes én aandrukknop
- Trek de afdichting terug richting de aandrukknopzijde
- Teken de juiste lengte af op de valdorpel
Let op: kort in aan de niet-aandrukknopzijde! - Zaag de valdorpel op maat
- Vijl de eventueel ontstane bramen van het aluminium af
- Schuif de afdichting terug. Zorg dat er aan iedere zijde 3 mm oversteekt voor een optimale afdichting van de hoeken
- Knip het teveel aan afdichting eraf
- Schuif de valdorpel in de deur en bevestig met de ophangplaatjes
- Schuif de aandrukknop in de opening tot deze vastklikt
- Stel de valdorpel af tot de gewenste kierdichting is bereikt
- Test de kierdichting met behulp van een stuk papier > het papier moet vast zitten, maar mag niet scheuren
