TOCHT- EN GELUIDWERING DEUR

Valdorpel EllenMatic Uni-Proof

Valdorpel EllenMatic Uni-Proof

Valdorpel EllenMatic Uni-Proof is de oplossing om tocht en geluid buiten de deur te houden. De valdorpel zorgt voor een automatische afsluiting van de kier onder een deur als de deur sluit.

Geschikt voor houten binnendeuren met een maximale kier onder de deur van 20 mm.

Beschrijving

  • Aluminium behuizing
  • Met kunststof (TPE) afdichting
  • Automatische afdichting
  • Tochtwerend én geluidswerend
  • Geschikt voor houten binnendeuren
  • Enkelzijdige bediening aan de scharnierzijde
  • Handmatig verstelbare aandrukknop

  • Op de juiste maat in te korten
  • Let op: houtschroeven (ø 3,5 x 20 mm) NIET meegeleverd

Technische details

  • Maximale kiergrootte 20 mm

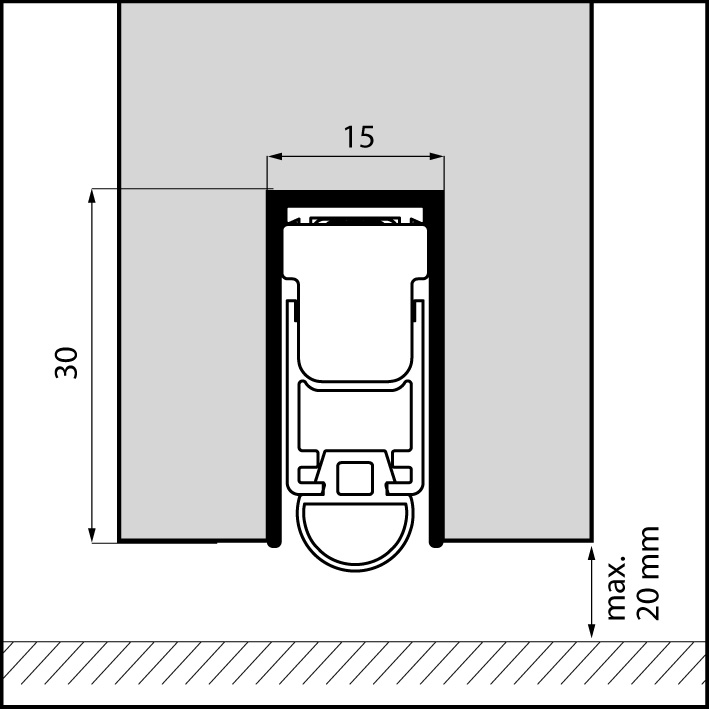

  • Groefmaat 15 x 30 mm
  • Standaardlengtes in te korten met 150 mm
  • Montage door middel van RVS ophangplaatjes

Valdorpel EllenMatich UniProof

Specificaties

Alle standaardlengten zijn tot 150 mm in te korten.

LENGTE ART.NR KLEUR EAN (ST.) EENHEID
628 mm 203700151 Alu. 8711286890804 6 st.
728 mm 203700152 Alu. 8711286890903 6 st.
828 mm 203700153 Alu. 8711286891009 6 st.
928 mm 203700154 Alu. 8711286891108 6 st.
1028 mm 203700155 Alu. 8711286891214 6 st.
1128 mm 203700126 Alu. 8711286234233 10 st.
1228 mm 203700127 Alu. 8711286234240 10 st.





Ook maatwerk lengtes Valdorpel Uni-Proof zijn in te korten. Zie onderstaand schema.

VAN TOT INKORTBAAR TOT
300 mm 480 mm 301 mm
481 mm 730 mm 481 mm
731 mm 930 mm 661 mm
931 mm 1030 mm 841 mm
1031 mm 1230 mm 1021 mm
1231 mm 1380 mm 1201 mm
1381 mm 1600 mm 1381 mm

Montage advies

Tocht en geluid in huis zijn eenvoudig tegen te houden door de juiste montage van de valdorpel.

Leg vooraf de benodigde materialen klaar:

  • Rolmaat of duimstok
  • Potlood
  • IJzerzaag
  • Vijl
  • Boormachine met sterbitje

Volg het stappenplan en bekijk de montage-instructie video.

Stappenplan Valdorpel EllenMatic Uni-proof monteren

  1. Lees ook de meegeleverde montage-instructie
  2. Meet de freesmaat in de deur op om zeker te zijn dat de valdorpel past in de groef
  3. Meet vervolgens de breedte van de deur, om de lengte van de valdorpel te bepalen
  4. Verwijder de ophangplaatjes én aandrukknop
  5. Teken de juiste lengte af op de valdorpel. Zorg ervoor dat je niet de zijde van de aandrukknop er af moet zagen
  6. Zaag de valdorpel op maat.
  7. Vijl de eventueel ontstane bramen van het aluminium af
  8. Knip het teveel aan afdichting eraf
  9. Schuif de valdorpel in de deur. En bevestig deze middels de ophangplaatjes.
  10. Schuif de aandrukknop in de opening tot deze vastklikt
  11. Stel de valdorpel af tot de gewenste kierdichting is bereikt
  12. Test de kierdichting met behulp van een stuk papier > het papier moet vast zitten, maar mag niet scheuren.
